Geberit Duofix - podomietková nádržka s prípravou pre odsávanie zápachu

Podrobný popis

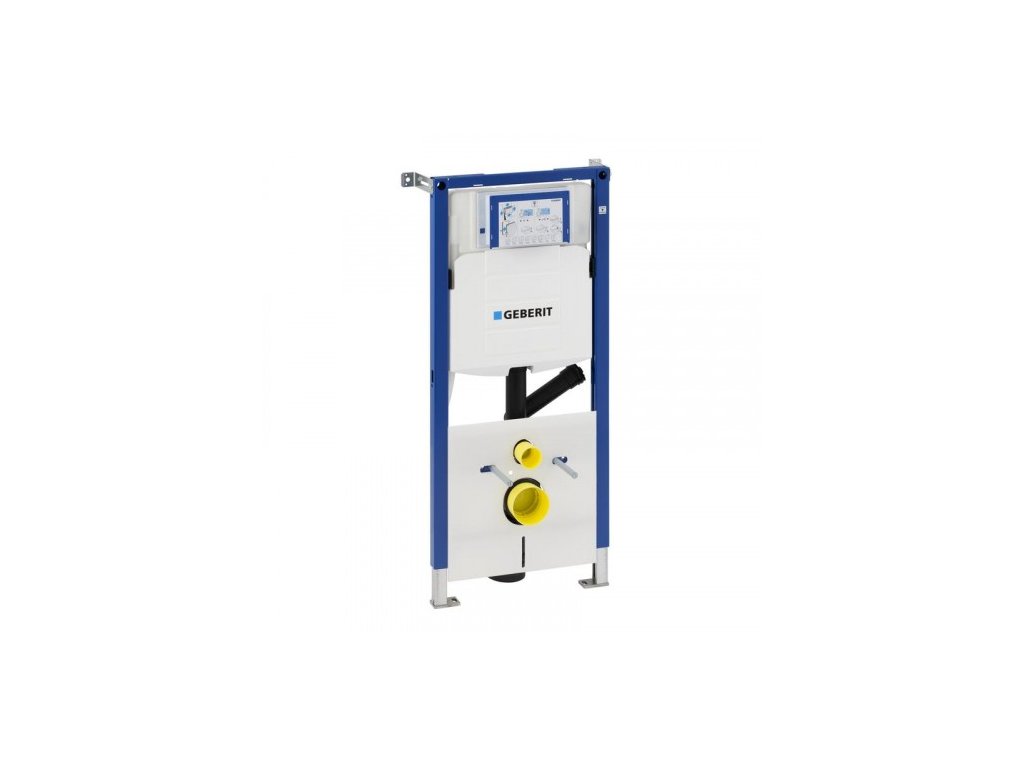

Montážny prvok Duofix na závesné WC so splachovacou nádržkou pod omietku Sigma 12 cm,  na odsávanie zápachu s odvodom vzduchu

Účel použitia

• na hrúbku podlahy 0–20 cm
• na zabudovanie do čiastočne vysokej systémovej steny Duofix pred masívnou stenou alebo stenou postavenou suchým procesom
• na zabudovanie do systémovej steny Duofix na celú výšku miestnosti
• na zabudovanie do čiastočne vysokej alebo na celú výšku miestnosti steny GIS pred masívnou stenou alebo stenou postavenou suchým procesom
• na montáž pred masívnou stenou alebo stenou postavenou suchým procesom
• na zabudovanie do predstenovej inštalácie na čiastočnú alebo celú výšku miestnosti pred masívnou stenou alebo stenou postavenou suchým procesom
• na zabudovanie do ľahkej priečky na celú výšku miestnosti
• na montáž závesného WC so vzdialenosťou upevnenia 18 cm
• na zabudovanie mokrým procesom do murovanej predstenovej inštalácie
• na pripojenie Geberit AquaClean
• na pripojenie externého odsávania zápachu
• nevhodný na zabetónovanie

Vlastnosti

• Geberit Sigma splachovacia nádržka pod omietku 12 cm s ovládaním spredu
• 2 množstvá splachovania s ovládacími tlačidlami Sigma50, Sigma20, Sigma01 alebo Bolero
• 1 množstvo splachovania s ovládacími tlačidlami Sigma10
• splachovanie Štart/Stop ovládacími tlačidlami Sigma10, Mambo alebo Tango
• nastaviteľné splachovacie množstvo
• nastaviteľné okamžité spláchnutie možné
• splachovacia nádržka pod omietku na montáž a servisné práce bez náradia
• kryt na hrubú montáž, montáž bez náradia a s možnosťou skrátenia bez náradia
• kryt na hrubú montáž chráni servisný otvor proti vlhkosti a nečistotám
• tyčky tlačidla zvukovo izolované, rýchlo nastaviteľné bez náradia
• možné použiť univerzálnu prípojku MeplaFix, montáž a obsluha bez náradia
• pripojovacia hadička k rohovému ventilu s možnosťou priskrutkovania bez
  náradia
• upevnenie odpadového kolena bez náradia, zvukovo izolované, hĺbkovo nastaviteľné v 8 polohách, rozsah nastavenia 45 mm
• podpery s brzdiacimi prvkami, na vyrovnanie prvku bez náradia
• pozinkované podpery, plynulo nastaviteľné 0 – 20 cm
• možné použiť na závesné WC s malou styčnou plochou pomocou príslušenstva
• splachovacia nádržka pod omietku s ovládaním spredu, izolácia proti roseniu
• rám s otvormi ø 9 mm na upevnenie do drevených konštrukcií
• samonosný prvok
• rám s C-profilom 4/4 cm
• povrch rámu upravený práškovou farbou, farba Geberit modrá
• podpery zásuvné o 5 cm
• pätné dosky otočné, na montáž do profilov UW50 a UW75
• externé odsávanie zápachu je možné pripojiť cez splachovacie koleno
• prívod vody zozadu/zhora uprostred

Technické informácie

• rozsah tlaku vody: 0,01 – 1,0 MPa
• maximálna prevádzková teplota vody: 25 °C
• malé splachovacie množstvo – rozsah
  nastavenia: 3–4 l
• veľké splachovacie množstvo – rozsah
  nastavenia: 4,5 / 6 / 7,5 l
• splachovacie množstvo – výrobné nastavenie 6 a 3 l
• Štart/Stop splachovacie množstvo: 4,5 / 6 / 7,5 l

Rozsah dodávky

• prívod vody R 1/2" s integrovaným rohovým ventilom a ručným ovládacím kolieskom
• rúrková chránička na prívod vody ku Geberit AquaClean
• 2 upevňovacie uholníky
• splachovacie koleno s pripojením na odsávanie zápachu
• súprava na tlmenie hluku
• ochranná zátka
• kryt na hrubú montáž na servisný otvor
• 2 závitové tyče M12 na upevnenie keramiky
• súprava na pripojenie WC, Ø 90 mm
• odpadové koleno na WC, PE-HD, Ø 90 mm
• priechodka, PE-HD, Ø 90/110 mm
• upevňovací materiál
• neobsahuje: Ovládacie tlačidlo
